WYS-XX Oil-Water Separator | ≤50mg/L Effluent

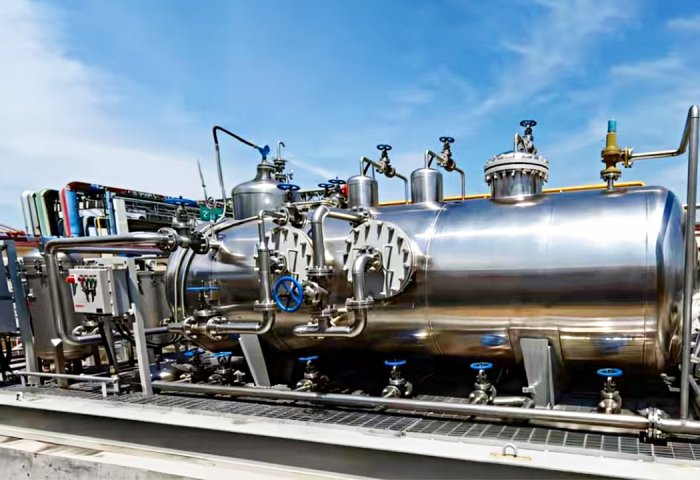

маслоотделитель WYS-XX

Номер патента на изобретение оборудования:ZL 2024 1 0047997.X

Маслоотделитель WYS-XX — это запатентованный продукт, разработанный и произведенный научно-исследовательской группой нашей компании на основе многолетних исследований в области технологии разделения нефти и воды, с учетом закона Стокса, гидродинамики, циклонной сепарации и технологии коалесценции...

Запросить сейчас

Обзор оборудования

Маслоотделитель WYS-XX — это запатентованный продукт, разработанный и произведенный командой разработчиков нашей компании на основе многолетних исследований в области технологии разделения нефти и воды, с учетом закона Стокса, гидродинамики, циклонной сепарации и коалесценции. Он подходит для очистки нефтесодержащих сточных вод в таких отраслях, как нефтехимическая, угольно-химическая, электроэнергетическая, металлургическая и возобновляемая энергетика. В первую очередь он предназначен для удаления плавающей и диспергированной нефти в нефтесодержащих сточных водах с размером масляных капель от 10 до 100 мкм (особенно мельчайших масляных капель размером от 10 до 20 мкм).

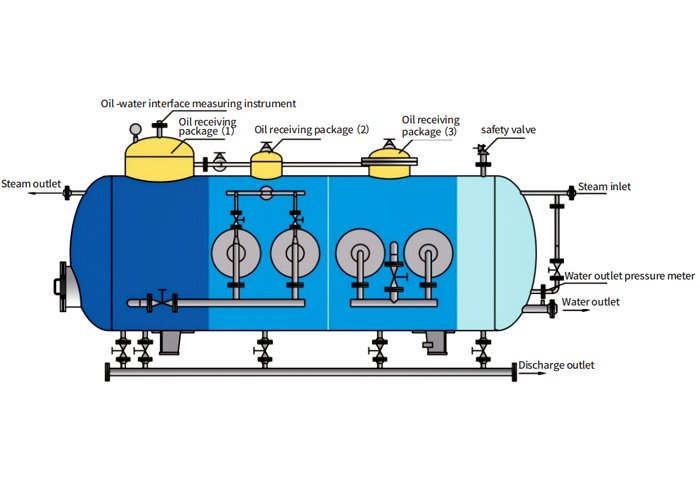

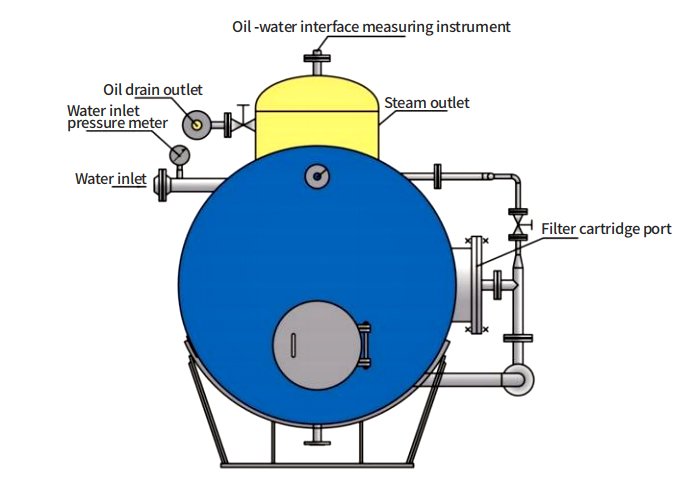

Схема оборудования

Компоненты

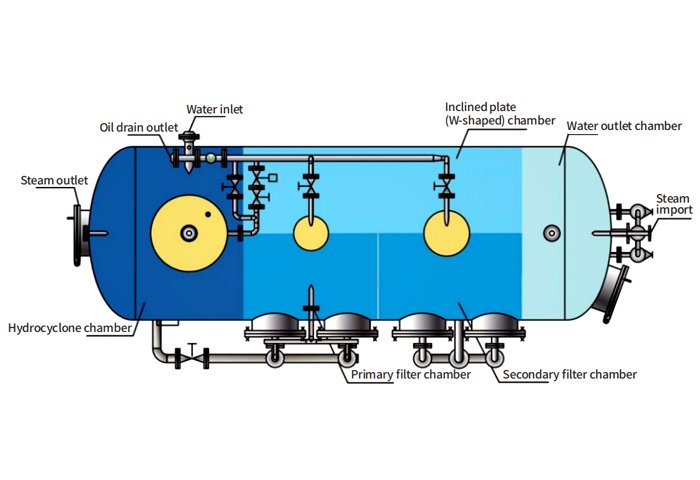

Четыре части камер

1) Камера гидроциклона 2) Камера крупнозернистого компонента 3) Камера наклонной пластины 4) Камера водоотвода

Четыре комплекта трубопроводных систем

1) Система входных и выходных трубопроводов 2) Система трубопроводов для отвода масла и шлама 3) Внутренняя система водоотвода и система всасывания оборудования 4) Система трубопроводов для обогрева трубопроводов, обратного потока пара и обогрева трубопроводов

Область применения

Данное оборудование может широко применяться в различных отраслях промышленности, таких как нефтехимическая, угольно-химическая, электроэнергетическая, металлургическая и возобновляемая энергетика, для очистки от нефти комплексных нефтесодержащих сточных вод, а также нефтесодержащих сточных вод от промышленного оборудования; очистки нефтесодержащих сточных вод после обезвоживания сырой нефти и закачки воды на нефтяных месторождениях; очистки нефтесодержащих сточных вод в резервуарных зонах и доках; различных видов очистки нефтесодержащих сточных вод на промышленных и горнодобывающих предприятиях.

Технические особенности

Использование разницы плотности между маслом и водой, применение принципов гидродинамики в сочетании с технологией гидроциклонного центробежного разделения для очистки нефтесодержащих сточных вод обеспечивает высокую эффективность очистки;

Коалесцер из гофрированной пластины W-образной формы увеличивает вероятность коалесценции масляных капель, усиливает эффект коалесценции крупных частиц, сокращает время разделения масла и воды и обеспечивает эффективность очистки масла и воды;

Не подвержен влиянию взвешенных твердых частиц в сточных водах, обладает высокой производительностью;

Крупнозерный фильтр из нержавеющей стали и полимерный коалесцентный фильтр предназначены для удаления масляных капель с различными размерами частиц, обеспечивая высокую степень удаления масла;

Оборудование полностью герметично, нет необходимости в дополнительных устройствах для очистки от летучих органических соединений (ЛОС). Не добавляются химические вещества, не образуются опасные отходы, такие как нефтесодержащий шлам (HW08), и эксплуатационные расходы низкие;

Мы предоставляем облачные интеллектуальные услуги 7*24 часа. Платформа больших данных удаленно анализирует и оптимизирует рабочее состояние оборудования в режиме реального времени, обмениваясь глобальными данными. Она собирает статистику как по горизонтальным данным (данные между различными устройствами), так и по вертикальным данным (исторические данные отдельного устройства), обеспечивая мощную поддержку в эксплуатации и техническом обслуживании оборудования, послепродажном обслуживании, модернизации оборудования, обработке сигналов тревоги, устранении неполадок и других аспектах.

Технические параметры

Модель изделия: тип WYS-XX

Производительность очистки нефтесодержащих сточных вод: XX м³/ч (эксплуатационная гибкость: 120%)

Содержание нефти в очищенной воде после обработки: ≤ 50 мг/л (исключая эмульгированное и растворенное масло)

Давление воды на входе в оборудование: ≤ 0,3 МПа

Падение давления в оборудовании: ≤ 0,05 МПа

Расчетное давление оборудования: 0,5 МПа

Расчетная температура: 90ºC

Рабочая температура: 40ºC

Технические характеристики и размеры

	WYS-5	WYS-10	WYS-15	WYS-20	WYS-25	WYS-50	WYS-100	WYS-150
Производительность обработки в час (м³)	5	10	15	20	25	50	100	150
Содержание нефти в сточных водах	<50mg/L
Максимальное рабочее давление изделия	<1.0MPa
Максимальное давление сбрасываемой воды	<1.0MPa
Способ эксплуатации продукта	Оно может работать автоматически, надежно и непрерывно, без вмешательства человека в течение 24 часов.
Рабочая температура изделия	5℃~80℃
Вес (полный вес в кг)	4200	9200	12000	18000	19800	38000	78000	112000
Общая длина (мм)	2600	5000	5600	6060	6800	8200	11200	15850
Общая ширина (мм)	1300	1800	2200	2380	2480	2600	2920	3800
Общая высота (мм)	1600	2100	2500	2540	2750	2900	3600	3980

Примечание: В соответствии с потребностями заказчика оборудование может быть изготовлено на заказ.
